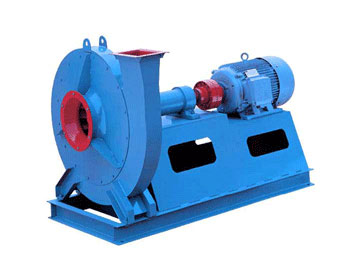

  9-26型离心风机(D式)



    一、通风机的用途
    9-12、9-26型离心通风机,一般用于锻治及高压强制通风,并可广泛用于输送物料,输送空气及无腐蚀性不自燃,不含粘性物质之气体。介质温度一般不超过50℃(≤80℃),介质中所含尘土及硬质颗粒不大于150mg/m3。
    二、通风机的型式
    本通风机为单吸入式,有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
通风机可制成右旋和左旋两种型式。从电机一端正视,如叶轮顺时针旋转称右旋风朵,以“右”表示;逆时针旋转称左旋风机,以“左”表示。
    风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°,45°,90°,135°,180°,225°共六种角度。
    风机的传动方式为A式(NO4-6.3)和D式(NO7.1-16)两种。
    三、通风机的结构
    NO4-6.3主要由叶轮、机壳、进风口、支架等组成:NO7.1-16主要由叶轮、机壳、进风口、传动组等组成。
    叶轮:9-19型风机叶片为12片,9-26型风机叶片为16片。均属前向弯曲叶型。叶轮成型后经静、动平衡校正,帮运转平稳。
    机壳:用普通钢板焊接成蜗形壳整体。
    进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板组上。
    传动组:由主轴、轴承箱、联轴器等组成,主轴由优质钢制成,轴承箱整体结构,采用滚动轴承,用轴承润滑脂润滑。
    四、通风机的性能与选择
    9-19与9-26型风机只给NO10样机的无因次性能表及曲线,由给出的无因次性能表或曲线计算NO10以上风机的有因次性能。
    K—电机的储备系数式中:
    当使用状态为非常标准状态时,必须把非标准 ηin——— 内效率
    状态的性能换算到标准状态的性能,然后根据换 n ——— 转速(r/min)
