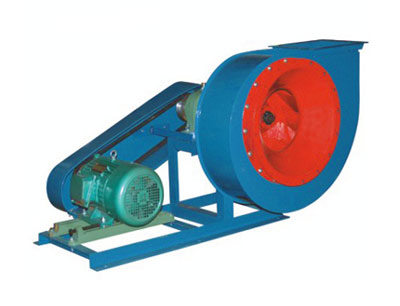

  C4-73型排尘离心风机





    C4-73型离心通风机为排送含有尘埃、木质碎屑、细碎纤维和尘土等的空气混合物,也可作为一般通风用。(如排送硬质颗粒时必须在风机进风口前加除尘装置)。
风机的结构形式
    通风机制成单吸入,机号有No3.6、4.5、5.5共3种机号。
    通风机又可制成右转和左转两种形式,从传动机组端正视,叶轮按顺时针方向旋转称右旋风机,以“右”表示;按逆时针方向旋转称左旋风机,以“左”表示。
    风机的出口位置,以机壳的出口角度表示,“左”、“右”均可制成0、45、90、135、180、225共六种角度。
    C4-73型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。
    叶轮部分由12个后倾的机翼形叶片,曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰板制造。整个叶轮径过动、静平衡校正,空气性能良好,效率高,运转平稳。
    机壳做成整体,叶轮的安装、拆卸同机壳的一侧进行。进风口做成整体,装于风机的侧面。与轴平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮而组成。
    风机采用三角皮带传动,如用记在压力与流量上有改变的要求时,可根据性能表上的规定自行调整。
